目前在世界范围内,纯净水天然水(山泉水、矿泉水、地下水等经过过滤等工序制成)，已普遍采用臭氧消毒净化应用时。国际常规标准为0.4mg/L的溶解度值保持4分钟，即CT值为1.6。下表为参考值。
指标
------------------
类别 |
分质供水 |
纯净水 |
天然水 |
自来水 |
泳池水 |
| 水中臭氧浓度 |
0.1~0.3mg/L |
0.2~0.4mg/L |
0.4~0.6mg/L |
0.4mg/L |
0.2mg/L |
| 臭氧添加量 |
1~2g/T |
2~3g/T |
3~5g/T |
3~5g/T |
1~2g/T |
|

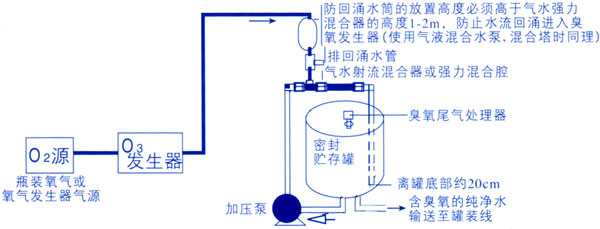

气水混合边接图1.
(氧气发生器自带无油空压机，8T/H水以上时要另配套无油空压机和冷干机) |
 |

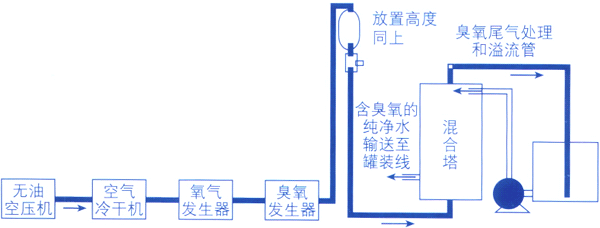

| 气水混合边接图2. |
 |

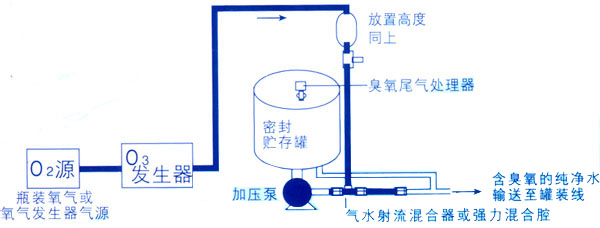

| 气水混合边接图3. |
 |
| |
| 处理天然水(山泉水、矿泉水、地下水等经过过滤等工序制成)时，设备配置参考表 |
|
配量
------
水量 |
臭氧发生器 |
氧气
发生器 |
气水射流
混合器 |
气液强力
混合腔 |
混合塔
直径*高 |
不锈钢
加压泵 |
空气冷干
机m3/min |
无油空压
机MPa |
备注 |
|
1-2
m3/h水 |
OZ-3G,5G |
OW-2TB |
LW-2T |
|
|
375W |
|
|
均可选择
瓶装氧气
源 |
|
OZ-3G,5G
SOZ-10G |
OW-2TB |
|
SLW-2T |
|
375W
550W |
|
|
|
3-4
m3/h水 |
OZ-10G,15G
SOZ-10G |
OW-2TB |
|
SLW-3T |
|
550W |
|
|
|
SOZ-10G |
OW-4TB |
|
|
0.3*4-5m |
|
可选 |
可选 |
|
5-6
m3/h水 |
SOZ-16G |
OW-4TB |
|
SLW-5T |
|
750W |
|
|
|
SOZ-20G |
OW-4TB |
|
|
0.3*5-6m |
|
可选 |
可选 |
|
7-8
m3/h水 |
SOZ-20G |
OW-6TB |
|
SLW-8T |
|
1KW |
|
|
|
SOZ-25G |
OW-6TB |
|
|
0.5*6m |
|
可选 |
可选 |
|
10
m3/h水 |
SOZ-32G |
OW-10TB |
|
2只SLW-5T |
|
1.35KW |
0.8 |
0.8 |
|
SOZ-40G |
OW-10TB |
|
|
0.5*6m |
|
0.8 |
0.8 |
|
12
m3/h水 |
SOZ-32G |
OW-10TB |
|
2只SLW-6T |
|
1.5KW |
0.8 |
0.8 |
|
SOZ-40G |
OW-10TB |
|
|
0.5*6m |
|
0.8 |
1.0 |
|
15
m3/h水 |
SOZ-50G |
OW-20TB |
|
3只SLW-5T |
|
1.8KW |
0.8 |
1.0 |
|
|
20
m3/h水 |
SOZ-60G |
OW-20TB |
|
4只SLW-5T |
|
2KW |
0.8 |
1.0 |
|
|
30
m3/h水 |
SOZ-90G |
OW-20TB |
|
4只SLW-8T |
|
2.5KW |
1.5 |
1.0 |
|
|
50
m3/h水 |
SOZ-150G |
OW-50TB |
|
6只SLW-8T |
|
5KW |
1.5 |
1.0 |
|
|
100
m3/h水 |
SOZ-220G |
OW-100TB |
|
12只SLW-8T |
|
10KW |
2.5 |
1.0 |
|
|
100T水以上时,根据需要选择配置 |
|
| |
| 空气中使用臭氧参考浓度（1ppm=2.14mg/m3） |
| |
|
用途
|
种类
|
浓度ppm
|
每m3每小时臭氧量mg/H
|
使用方法
|
|
消
毒
|
医用器具
|
20
|
50-100
|
20ppm消毒时间60min（国际YY0214.295） |
|
冷库
|
6-10
|
15-25
|
根据库容和污染程度连续开机，主要杀灭霉菌 |
|
食品车间
|
1.0-1.5
|
2.5-3.5
|
每天班后开机送O3气体 |
|
病房、手术室
|
2.5-5
|
5.5-15
|
需要消毒时开机，按标准检查细菌总数 |
|
工作服消毒
|
10-20
|
25-50
|
相对温度90%左右，衣服用衣架挂起 |
|
防
毒
保
鲜
|
一般场所
|
1-2
|
2.5-5
|
定期开机 |
|
鸡蛋
|
2-2.5
|
5-5.5
|
间断供给O3气体，每天开机2-3次 |
|
香蕉
|
2.5-3.5
|
5.5-8
|
|
苹果
|
2.0
|
5
|
|
叶绿素少的蔬菜
|
1.5-1
|
3.5-2.5
|
|
鱼、干酪
|
0.5-1
|
1.5-2.5
|
|
除
臭
净
化
|
停尸房
|
3
|
7
|
有臭味即开机除臭 |
|
鱼类加工厂
|
3
|
7
|
污染气体进入处理管道，在管道内投入O3气体氧化除臭。如车间内异味严重，应在车间进风口投加O3气体，以嗅不到O3气体为宜。 |
|
屠宰车间
|
2-3
|
5-7
|
|
脂肪酸类工厂
|
10
|
25
|
|
橡胶厂
|
3-10
|
7-25
|
|
垃圾废物处理
|
10
|
25
|
|
污水处理厂
|
1-2
|
2.5-5
|
|
| 使用臭氧时应该注意的几点如下表 |
| |
|
|
我国卫生部1979年制定的《工业卫生标准》中规定，臭氧的安全标准为0.15ppm |
|
|
美国标准规定，人员可在0.1ppm浓度下工作8小时。（一般森林地区臭氧浓度即可达到0.1ppm） |
|
|
国际臭氧协会规定，应用臭氧的专业室内，在0.1ppm浓度下，允许工作10小时。 |
|
|
引起人员一定反应的浓度为0.5-1ppm，允许接触的时间是1.5小时，时间长了会感到口干等不适。 |
|
|
浓度在1-4ppm会引起人员咳嗽，允许接触时间为1小时。 |
|
|
浓度在4-10ppm会引起人员强烈咳嗽，允许接触时间为20分钟。 |
|
|
臭氧的半衰期为20-50分钟，且最终的分解物为氧气，所以对食品不会有残留污染。 |
|
|
实践证明，应用臭氧消毒防霉多年，没有发现设备、装置材料受损的情况。 |
|
|
